技術 | 高速數據采集卡的觸發(fā/fà)方式有哪些?

2022-02-12 15:56:01

  數據采集卡常用的解決方案如下:

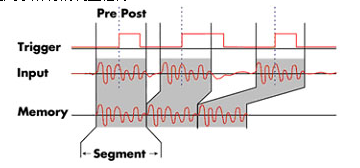

  多重記錄

  多個記錄可以記錄多個觸發(fā/fà)事件,而無需重新啓動硬件。闆載存儲器分爲多個段,每個觸發(fā/fà)事件記錄一個段。分段大小、預觸發(fā/fà)和後觸發(fā/fà)可以自由定義,重新裝備時間短的先進先出模式和強大的組合可以輕松适應幾乎所有測量任務。

新疆士林電源,新疆開關電源,新疆電源模塊

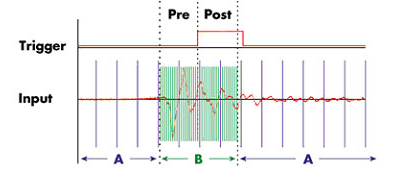

  ABA模式

  ABA模式類似于多條記錄。附加樣本采集和較低采樣率之間的部分,例如:監控目的。ABA模式就像一個内部數據記錄儀和瞬态記錄儀結合在一起的一個儀器。

新疆士林電源,新疆開關電源,新疆電源模塊

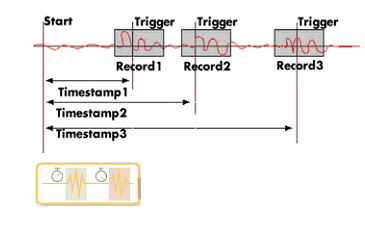

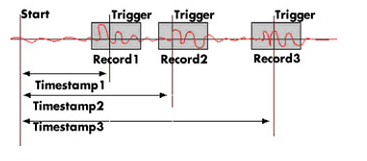

  印時戳

  觸發(fā/fà)事件的每個事件的時間位置存儲在附加存儲器中。時間戳是相對于記錄的開始,相對于定義的零時間或“外部同步的無線電時鍾或全球定位系統接收器”。可以用TS-REF輸入信号發(fā/fà)送進來。時間戳是完全兼容的先進先出模式。

新疆士林電源,新疆開關電源,新疆電源模塊

  外觸發(fā/fà)

  DigitizerNETBOX有兩個獨立的外部TTL觸發(fā/fà)輸入連接器,其中一個可以交替作爲觸發(fā/fà)輸出。觸發(fā/fà)輸入可用于觸發(fā/fà)許多不同的上升沿或下降沿觸發(fā/fà)模式,如1卡或其他觸發(fā/fà)信号,這些信号可用作門信号。您可以定義一個小的或大的脈沖寬度來觸發(fā/fà)信号的采集。

新疆士林電源,新疆開關電源,新疆電源模塊

  頻道觸發(fā/fà)

  除了專用觸發(fā/fà)連接器1,還可以設置具有獨立觸發(fā/fà)條件的通道本身。您可以檢查邊緣、級别和窗口觸發(fā/fà)器的觸發(fā/fà)器引擎。也可以定義重新武裝,以避免噪聲信号的錯誤觸發(fā/fà),并且對檢測到的斜率的峰值觸發(fā/fà)太陡。同樣,這裏是一個脈沖寬度,可以定義小或大的持續時間。

新疆士林電源,新疆開關電源,新疆電源模塊

  所有通道觸發(fā/fà)器和外部觸發(fā/fà)器都可以與“與”和“或”功能相結合,以建立非常複雜的觸發(fā/fà)條件。

  每個通道可以觸發(fā/fà)信号源的一系列不同觸發(fā/fà)模式。此外,還有兩個外部觸發(fā/fà)輸入。來源(内部和外部)可以合并。外部觸發(fā/fà)連接器也可用于觸發(fā/fà)輸出。
